Reportage: Le méthanier LNG BONNY
en arrêt technique à Brest.
|
Reportage: Le méthanier LNG BONNY
en arrêt technique à Brest.
|
|
|
Le navire est équipé de deux chaudières consommant
le gaz de cargaison et un peu de F.O. |
|||
|
La machine de propulsion est un groupe turbo réducteur
Stal Laval développant 30 000 kW à 108 tr/min. |
Vitesse d'exploitation:19,2 noeuds |
Hélice de 7,50 m de diamètre |
|
 |
 |
 |
 |

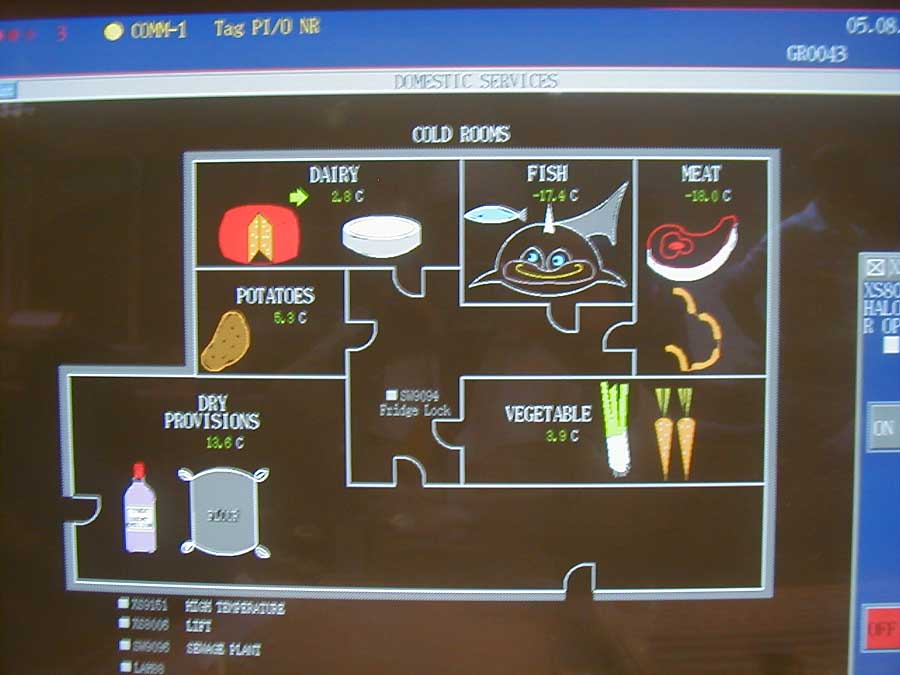

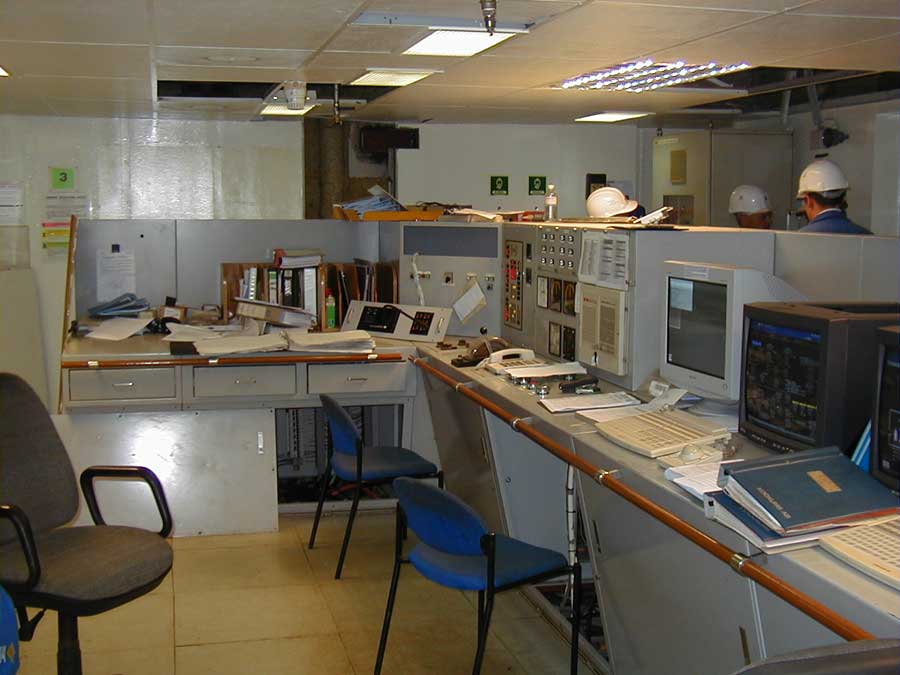

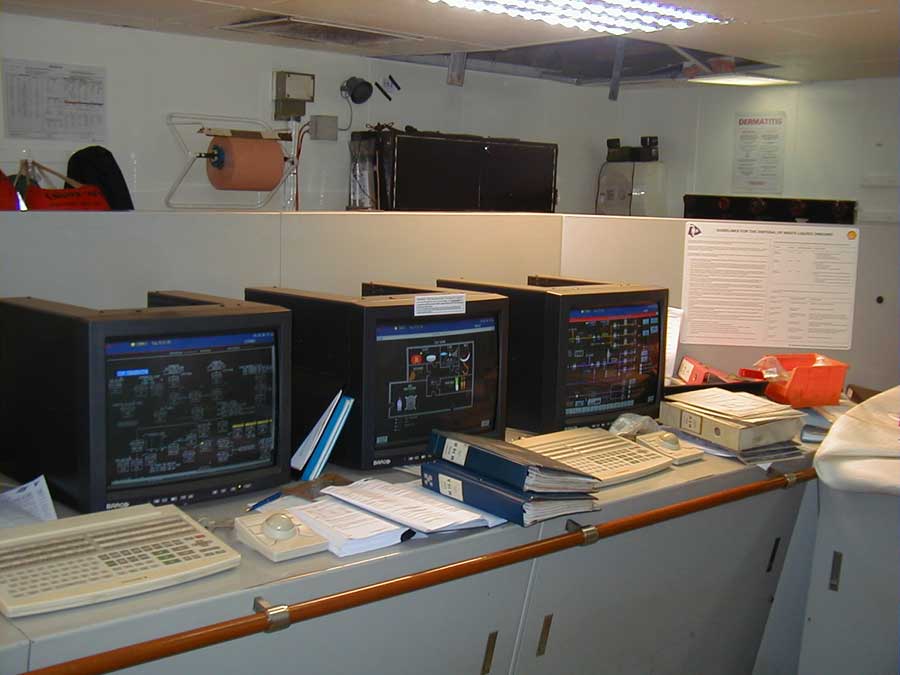

| Le PC machine est équipé
d'un système sophistiqué de surveillance et d'alarmes baptisé
Distributed Control System. On peut voir sur moniteurs tous les circuits et systèmes, comme ici les chambres froides vivres. |

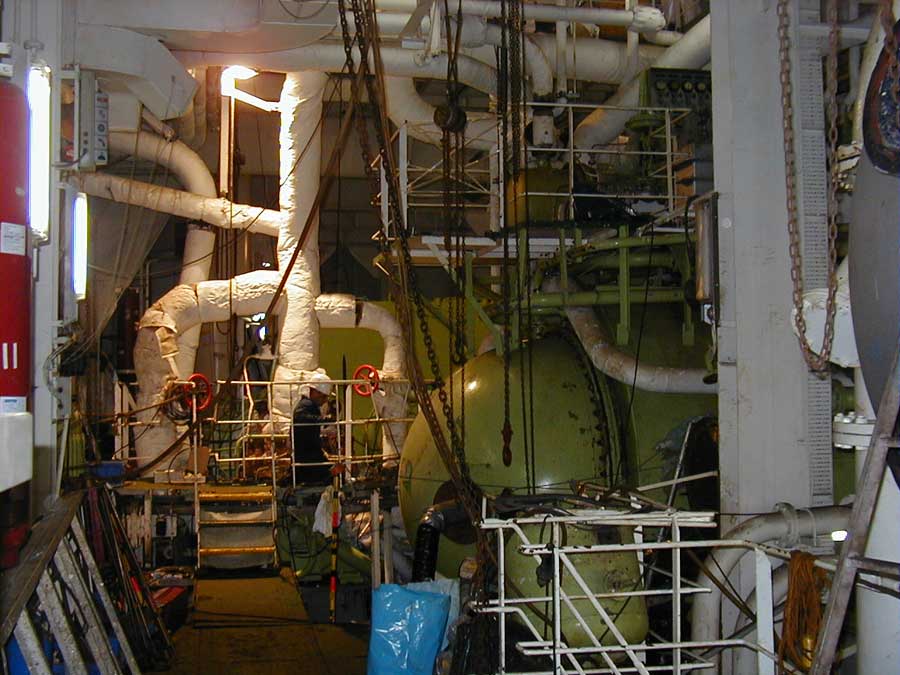

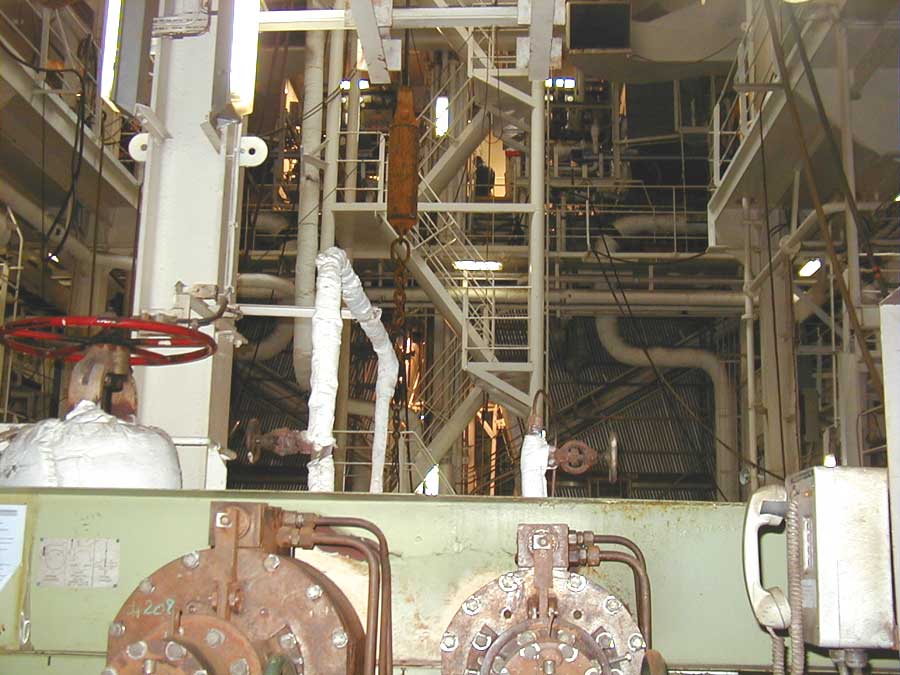

On aperçoit dans le fond, les deux chaudières monumentales. | ||
 |
 |
 |
 |
|

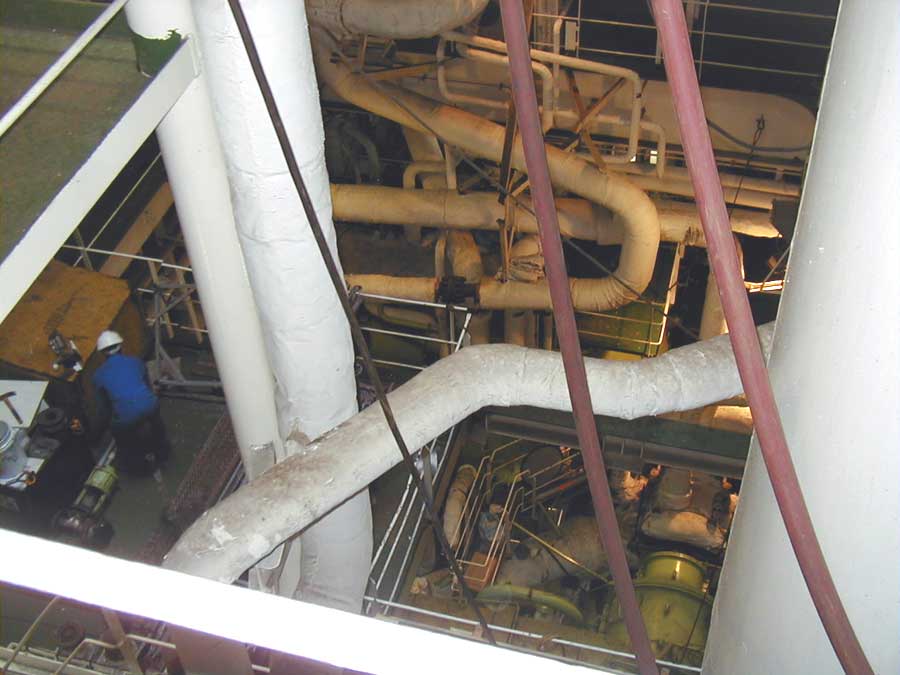

Aspect caractéristique des compartiments machines
de "turbinard", des collecteurs protégés par de
volumineux calorifugeages. |
|||
|

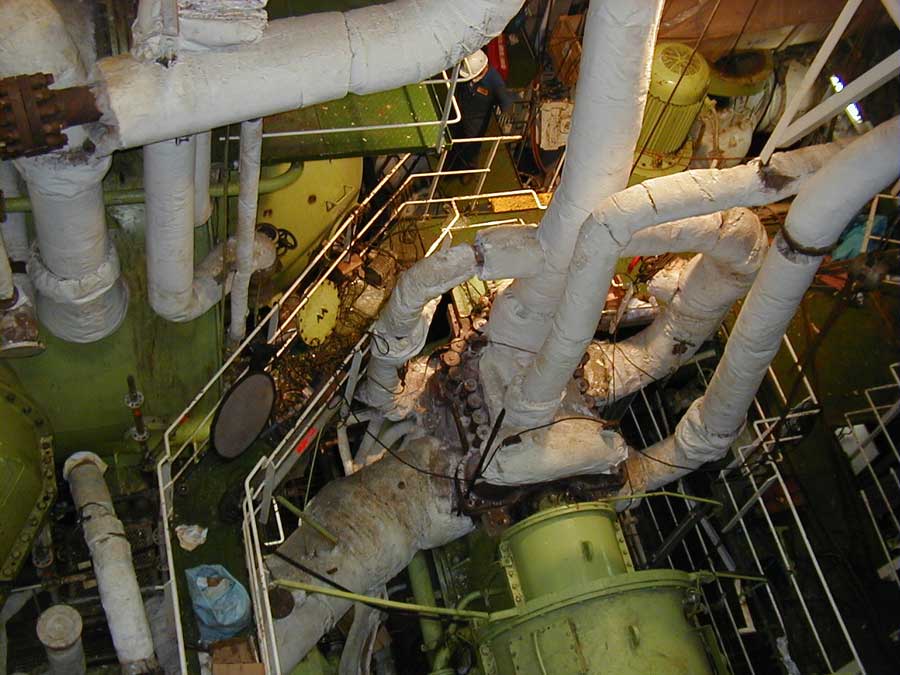

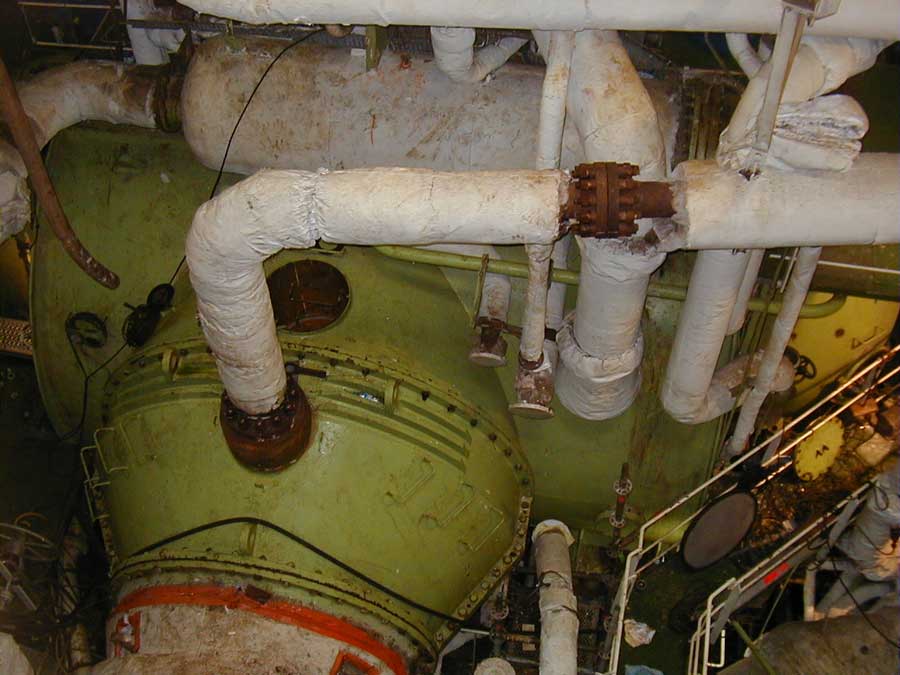

Les tuyaux alimentant la turbine HP. |

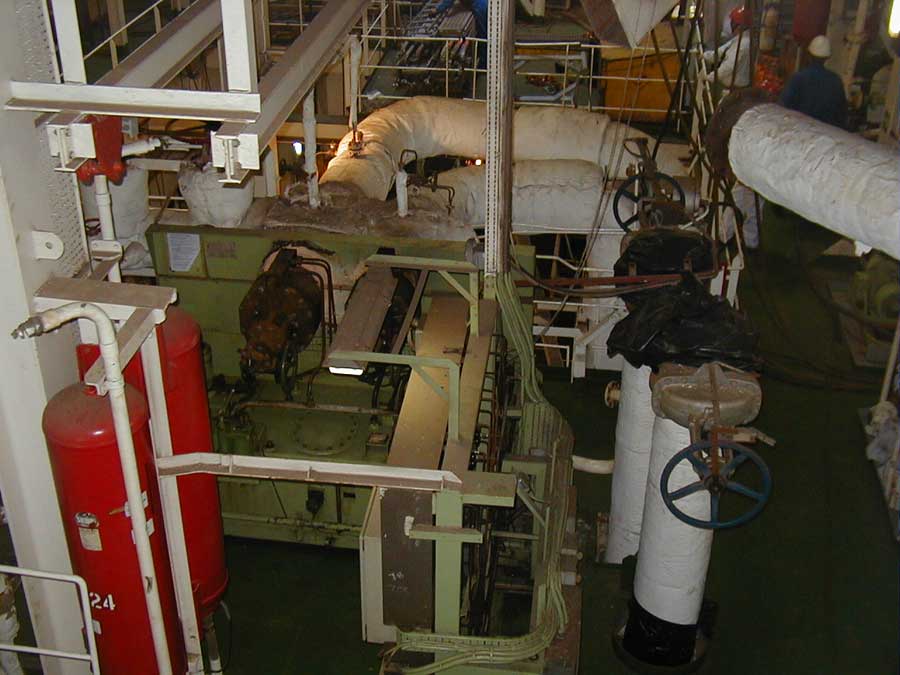

L'appareil de manoeuvre règle l'arrivée de la vapeur aux turbines. |
||
 |
 |
 |
 |

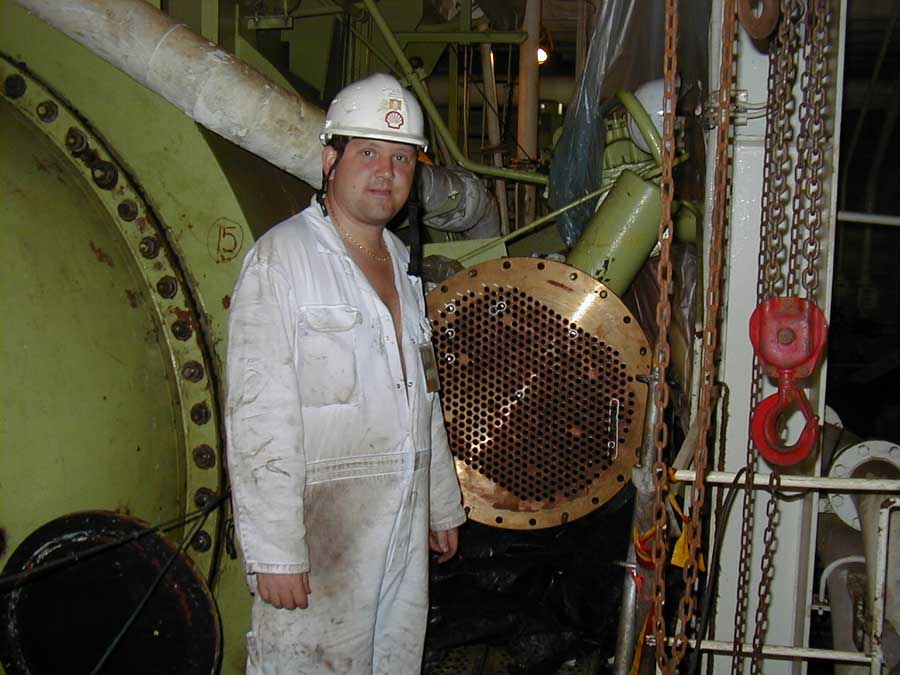

| A gauche le condenseur principal, ouvert un réfrigérant. |
Turbine |

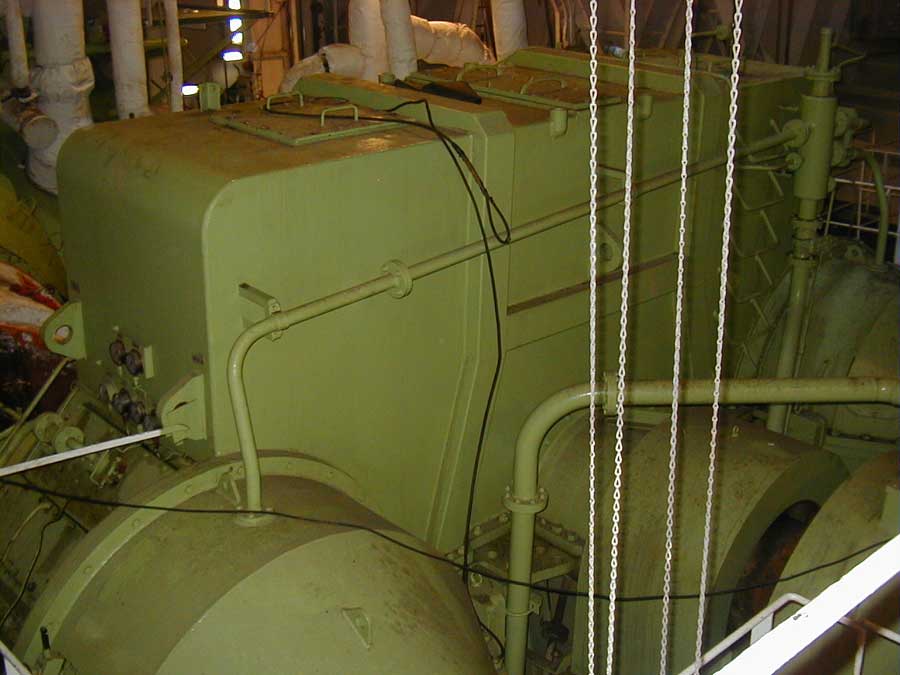

Groupe réducteur |

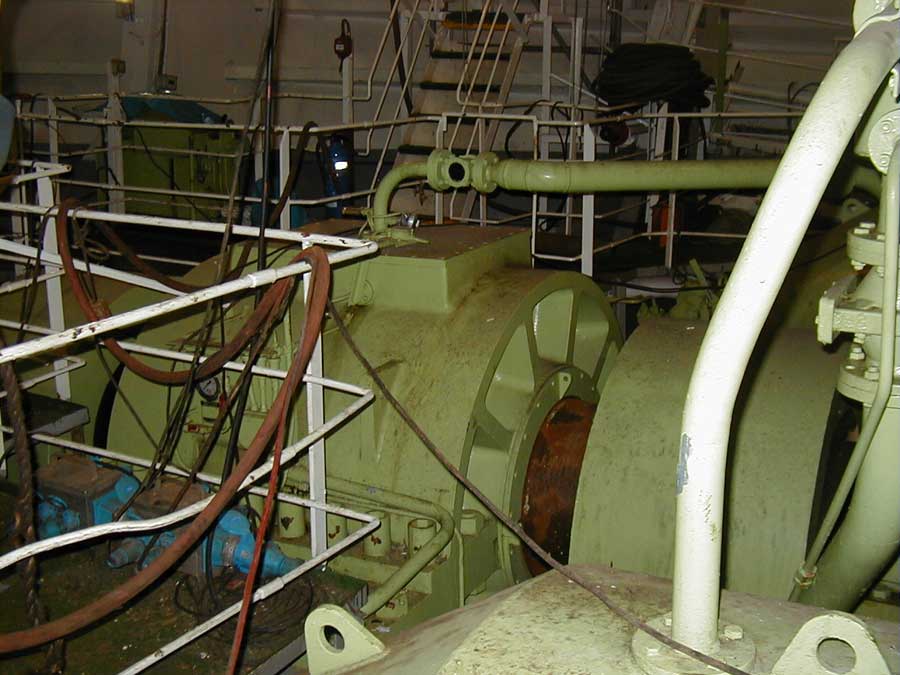

Butée d'arbre porte hélice qui transmet à la coque la poussée. |
 |
 |
 |
 |

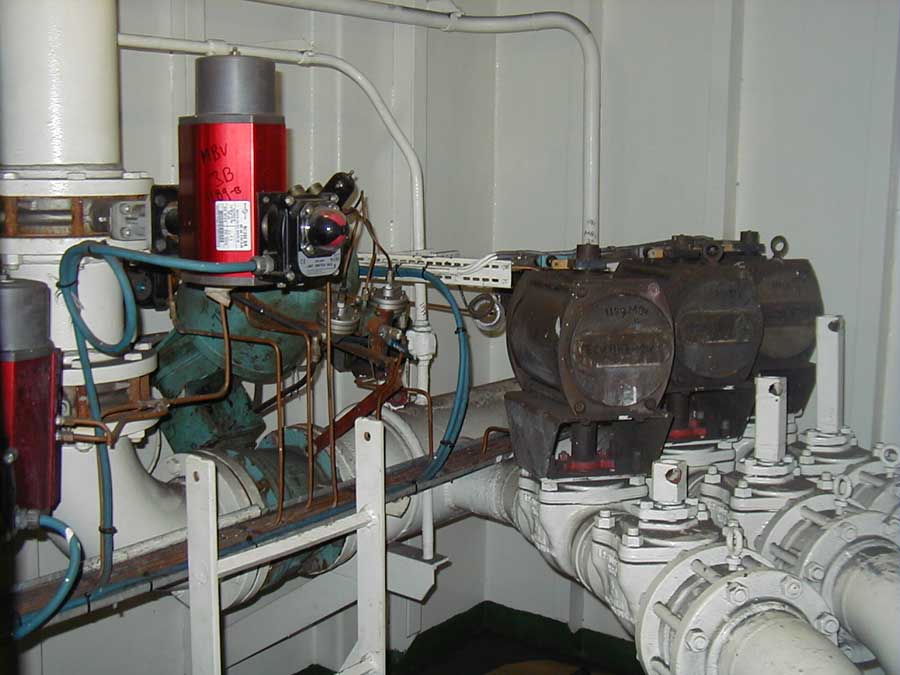

| Arrivée de gaz vers les chaudières,
une vanne par brûleur. |

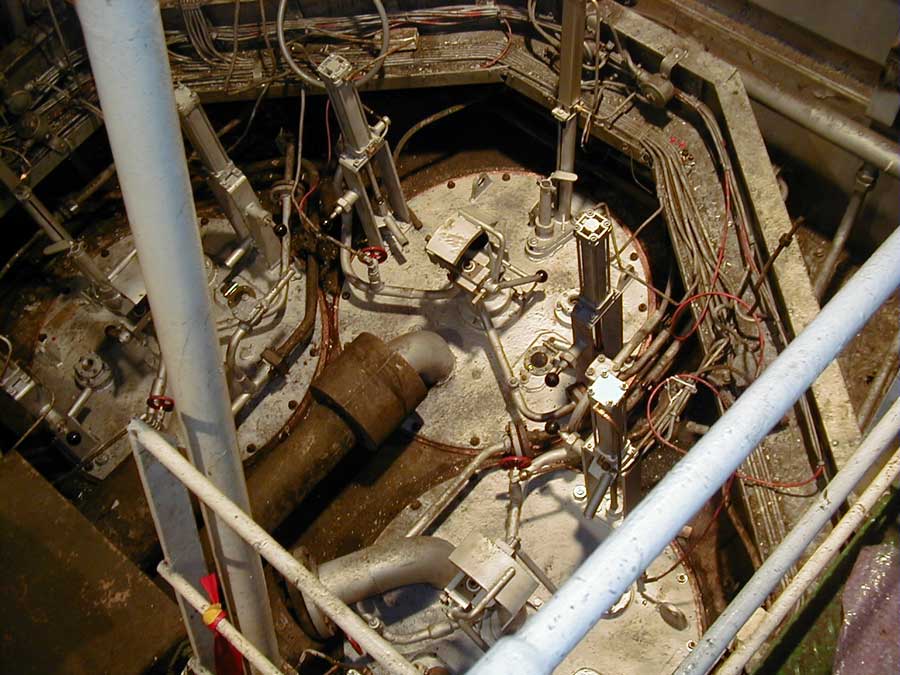

Les 3 brûleurs d'une des chaudières, vus
du dessus |

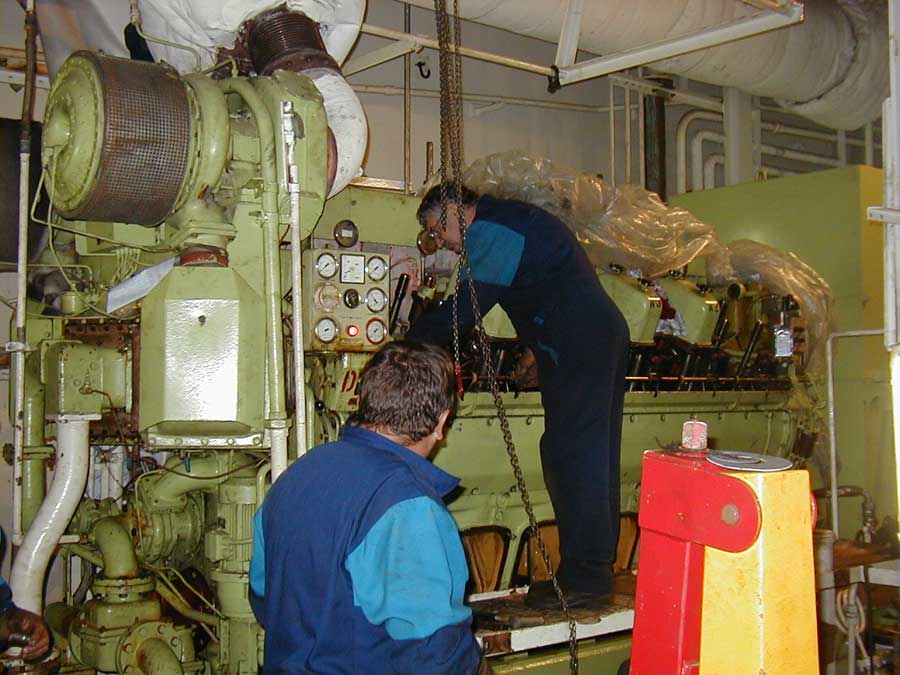

Un groupe diesel générateur en visite. Les deux autres groupes sont à turbine. |

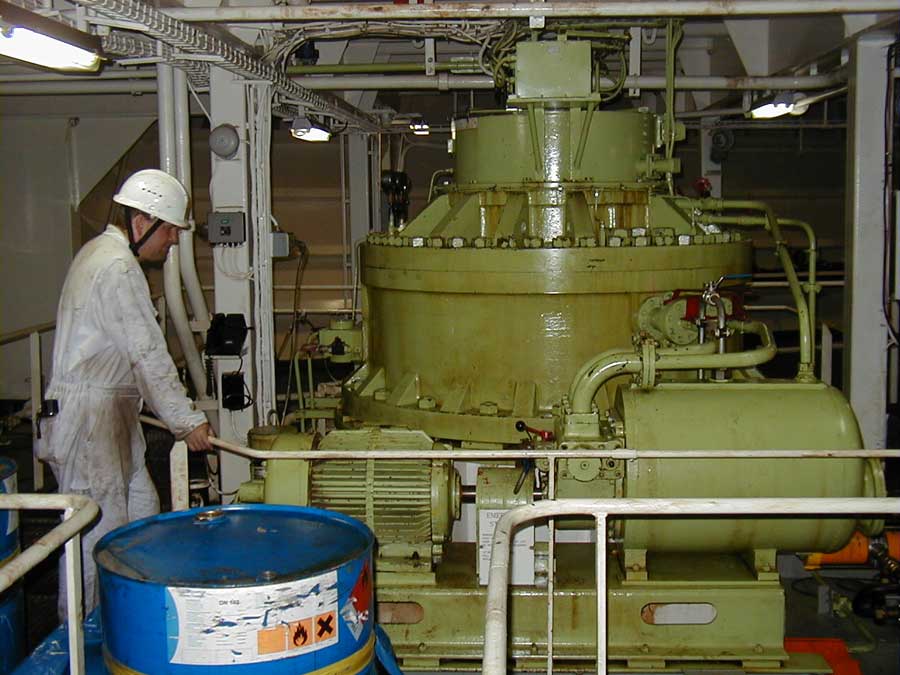

L'appareil à gouverner rotatif, un type peu courant. |
